harinero, central eléctrica
Broto
De molen tapt water uit de Río Ara.
Illustraties: 1.III.2007
| English | |
||||
|
Watermolens in Altoaragón harinero, central eléctrica Broto |
||||
| Broto ligt
in de buurt van Torla en het Ordesa Nationaal Park. Je vindt de molen aan de noordelijke
dorpsrand vlak bij de kerk.
De molen tapt water uit de Río Ara. Illustraties: 1.III.2007 |
|||||
| waterwerken | krachtcentrale | graanmolen |
 |
 |
|

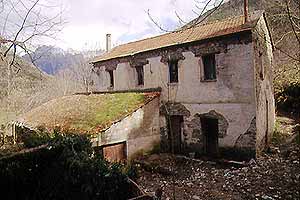

| (1) Broto met de molen (witte pijl) - dec. 1992 | (2) Centrale (links, lager) met harinero |
| Molens in de vallei van de Río Ara
hebben ten minste één iets met elkaar gemeen: er is geen wateropslag
(Zie bv. Fiscal,
Guaso, of Jánovas).
De Río Ara voert altijd genoeg water om de stenen in bedrijf te houden.
De frustratie van veel molenaars, een onbedoelde stop en wachten terwijl
een embalse traagjes vult, was onwaarschijnlijk.
De molens hebben nog meer gelijkenissen die typisch zijn voor deze manier van werken, bekend als moler de fila. Malen met de beperkte voorraad van het meer werd moler de restañada genoemd. |
Molens konden alleen goed werken
met een voldoende en continuë wateraanvoer.
Daarvoor is het kanaal breed en diep en loopt uit in een eerder grote
cubo (zie bv. Lacort). De diepte en
de grootte van de cubo is bedoeld om druk op te bouwen en korte storingen
in de waterstroom op te vangen.
Doordat het verval van de Río Ara eerder klein is, moet het canal van de meeste molens vrij lang zijn om een voldoende waterkolom op te kunnen bouwen. |
 |
 |
|

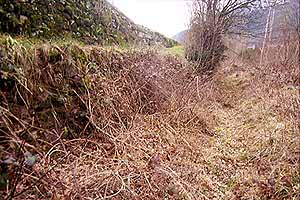

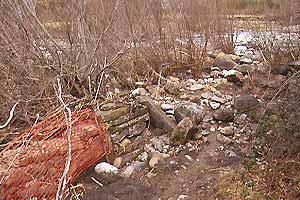

| (3) Río Ara met begin van het kanaal | (4) Het kanaal wordt snel breed en diep |
 |
Broto is geen uitzondering.
Ongeveer een kwart van het kanaal is zichtbaar in foto 1. De rij bomen vanaf de molen
naar rechts, verraadt de loop van het kanaal.
Een gemakkelijk pad leidt naar het punt waar de rivier afgetapt werd. Men heeft er onlangs gewerkt; waarom is niet duidelijk. Wordt het plan om de molen te restaureren dan toch uitgevoerd? De eerste meters zijn wat onduidelijk: het lijkt of een buis het oorspronkelijke kanaal vervangt. Ik kon de buis niet verder volgen, maar het kan zeer goed zijn dat die weer opduikt bij de molen (11). |
|

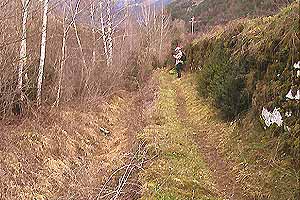

| (5) Pad langs het kanaal |
 |
 |
|

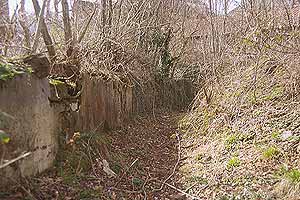

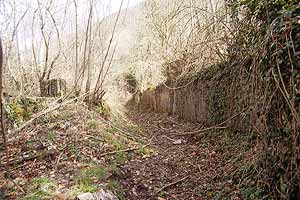

| (6) Laatste deel met aarden en stenen wand | (7) Einde van kanaal; bemerk het dak van de molen |

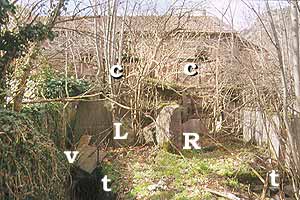

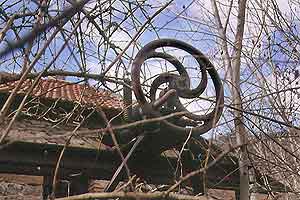

| Snel na het verstoorde stuk wordt het kanaal breed en diep en eenvoudig te volgen naar de molen (4-7). Daar verbreedt het in een ingewikkelde constructie met roosters en kleppen en cubo's en buizen (8). De laatste zijn wellicht later toegevoegd voor de centrale. | De grote sluisdeuren (8, L & R) elk met een mooi regelwiel (8c & 9) vallen op. Ze zijn gescheiden door een muur die vooruit steekt in het kanaal. Voor de houten valdeuren bevinden zich roosters (8L & 10) om ongewenst materiaal buiten te houden. Er achter liggen twee enorme vierkante cubo's. Metalen treetjes in de wand laten toe om af te dalen. Door de bomen kon ik er echter niet bij. Een andere keer misschien en met geschikte uitrusting. |
 |
 |
|
| (8) | (9) |

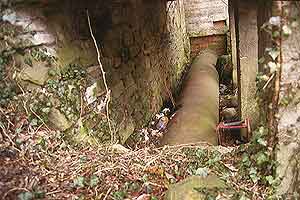

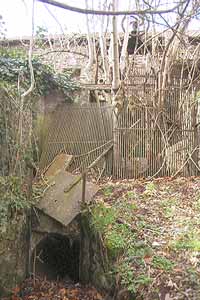

| Een beetje vroeger in het kanaal, voor het rooster, openen zich buizen (8t & 10). Ik neem aan dat die later zijn toegevoegd toen de centrale naast de molen gebouwd werd. | Links (10) is er nog steeds een klep. Rechts is de situatie niet zo helder. Ik kon geen tweede buis vinden in het kanaal (8t rechts). Op die plek, echter, is de wand open en aan de buitenkant loopt een buis (11) naar een van de turbines. |
 |
 |
|
| (10) | (11) |
| waterwerken | krachtcentrale | graanmolen |
|
