Molens in Alto Aragón - central eléctrica

Sarvisé

Sarvisé ligt dicht bij Broto en het National Park van Ordesa. Vanuit Broto de hoofdweg nemen naar L'Ainsa. Na enkele kilometer bereik je al Sarvisé. Let ook even op de piknik-site rechts van de weg aan de ingang van het dorp. Vanaf het dorpsplein steek je de weg over en loopt naar het westen naar de rivier toe. Even later vind je de molen aan de rechter kant.
De molen tapt zijn water uit de Río Ara.

(1) De molen in 1996.
(14) Harinero met deur naar de centrale.

De molino van Sarvisé (1) was een combinatie van graanmolen, centrale en bakkerij. De ingang (12) kijkt naar het zuiden en opent direct in de ruimte van de korenmolen (14). Hier achterin leidt een deur naar de kamer met de generator (19).
De generator ruimte wordt gedomineerd door een grote, diepe put (20). Op de bodem is een groot aandrijfwiel zichtbaar. Moeilijk te zeggen hoe het werd aangedreven; er is geen verbinding met de cárcavo's en iets anders kon ik ook niet vinden.

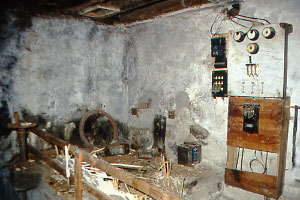

(19) Regelapparatuur van de centrale (1996)

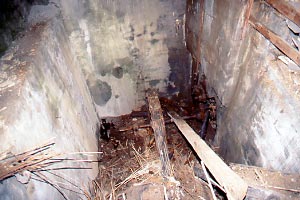

(20) Put met riemwiel

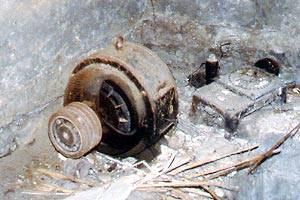

(21) dynamo en schakelaar

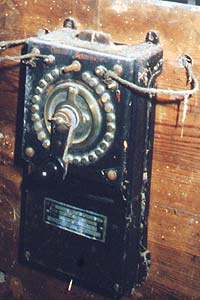

Naast de put valt vooral het paneel op met meters en schakelaars (19). We herkennen de gewone layout (22-24) met meters bovenaan, schakelaars in het midden en onderaan enkele veiligheden (verge­lijk met Arrés, Espés en Aineto bv.). Onder zo'n bord vinden we doorgaans ook een schakelaar met veel standen (27).

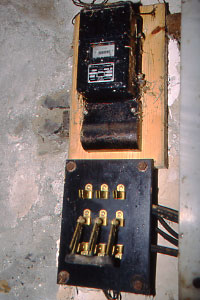

Hier in Sarvisé zien we het paneel uitgebreid met een extra onderbreker en een teller voor het verbruik. (22, 28, 29).

Ons rijtje met foto's telkens zes jaar later toont mooi het effect van souvenirjagers (22-24).

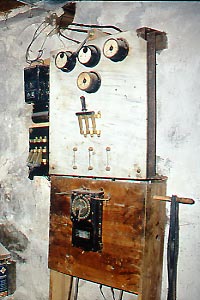

(22) Jaar 1996

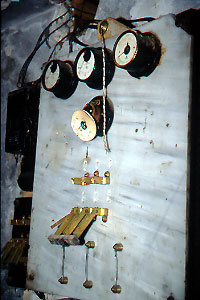

(23) Jaar 2002

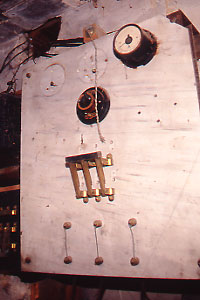

(24) Jaar 2008

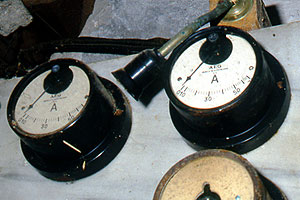

(25) Range 10-60 Amp.

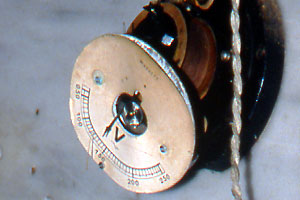

(26) Range 50-250 V.

(27)
(28)
(29)

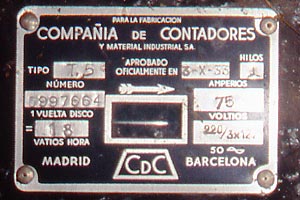

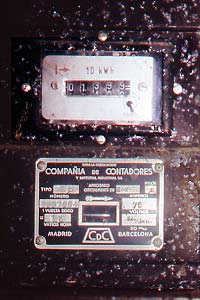

(30) Plaatje op de teller van 28
(31)

Para la Fabricación
Compañia de Contadores
y material industrial S.A.
TipoT.5aprobado
oficialmente en
3-X-33hilos
3
Número Amperios
599766475
1 vuelta discoVoltios
= 18
vatios hora
220/3×12.
50 Hz
MadridCdCBarcelona

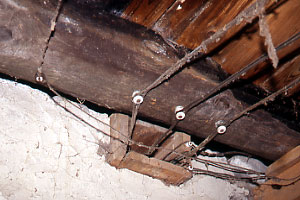

Drie draden ontspruiten bovenaan het paneel (22). Ze verdwijnen in de muur en duiken aan de andere kant weer op in de graanmolen (31). Ze lopen over de volle lengte van de kamer (zie 14) en dalen af bij de trap naast de ingang. Daar bereiken ze de trans­formator (33) die de spanning op het openbare net brengt.

Geen van mijn oude kaarten vertonen lijnen vanuit Sarvisé. Dat zou kunnen betekenen dat de stroom alleen bedoeld was voor lokaal gebruik.

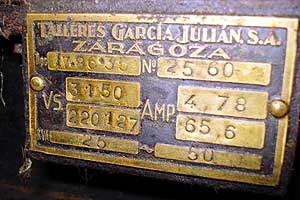

(32) Plaatje op de transformator in 33

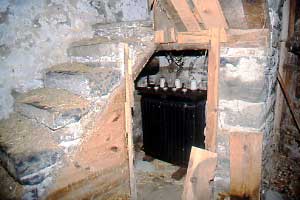

(33)

Talleres García Julián. S.A.
Zaragoza
TipoI7.86•35 25 60
Vs.3150Amp.4,78
220 12765,6
KVA25Hz50




Meer over deze molen en de molenaars in:
Founaud, Pablo — 2022 — El molino de Sarvisé: los últimos molineros (1957–1970)
El Gurrión 166, ii.2022, p 4–7.
